Glidande rörugn

Snabb uppvärmning och kylning av Movable Furnace Design

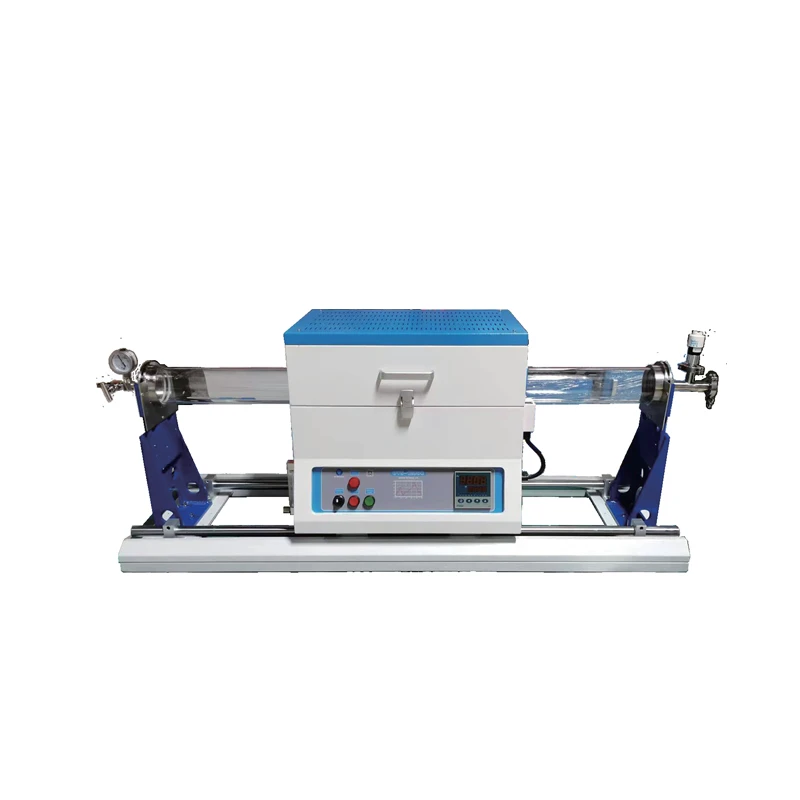

Sliding Tube Furnace är ett snabbt värmebehandlingssystem där ugnskroppen kan röra sig längs ugnsrörets axiella riktning. En glidskena är installerad under ugnen, vilket gör att värmesektionen kan flyttas från ena sidan av röret till provpositionen och sedan flyttas bort igen efter behandling.

Denna design gör att ugnen kan förvärmas innan provet utsätts för måltemperaturen. När den önskade temperaturen har uppnåtts kan ugnen glida snabbt till provområdet för snabb uppvärmning. Efter att värmebehandlingscykeln är klar kan ugnen flyttas till motsatt sida så att provet går in i kylningsstadiet snabbare.

Denna arbetsmetod är lämplig för processer där svarstid för uppvärmning och kylning är en viktig del av experimentet eller produktionsproceduren.

1200 graders drift med alternativ för enkel- och dubbla-zoner



Den maximala driftstemperaturen är 1200 grader, medan den kontinuerliga arbetstemperaturen inte bör överstiga 1100 grader.

Ugnen använder ett dubbel-lagerskal och luftkylning-. Aluminiumoxidfiber med hög-renhet används som ugnsisoleringsmaterial, medan den inre ytan har en aluminiumoxidbeläggning med hög-temperatur för att minska värmeförlusten och förbättra värmereflektionen.

HGL1200 är modellen med en-zon med en 440 mm värmezon. HGL1200-II är modellen med dubbla zoner med en 200 mm + 200 mm värmekonfiguration.

Båda modellerna har en märkeffekt på 3 kW och en märkspänning på 220 V. Tillvalen för kvartsrör inkluderar Φ25, Φ50, Φ60, Φ80 och Φ100 × 1400 mm.

Temperaturkontrollsystemet inkluderar PID-kontroll, automatisk inställning, programmering av 30–50 segment, över-temperaturlarm och larm för termoelementfel.

Temperaturkontrollnoggrannheten är ±1 grad, och den rekommenderade uppvärmningshastigheten är inte mer än 10 grader/min.

Ugnen har även en avstängningsfunktion- när ugnsdörren öppnas. Detta minskar chansen att värmesystemet fortsätter att fungera medan ugnen används.

När du väljer en ugn med glidrör bör köpare överväga ugnsrörets diameter, provposition, värmezonens längd-, skenans rörelse och det temperaturprogram som krävs. Förhållandet mellan provdimensioner och det effektiva uppvärmningsområdet är särskilt viktigt för snabba behandlingstillämpningar.

Nengcheng Crystal kan diskutera glidskenas struktur, stöd för ugnsrör, provplacering, temperaturkontrollprogram och isoleringsdesign före produktion.

Företaget kan också använda sitt fibermaterial med hög-temperatur och sin erfarenhet av ugnsformning för att stödja isoleringsstrukturen.

Anpassad utrustning kan utvecklas enligt tekniska ritningar. Skräddarsydd produktion tar normalt 20–45 dagar.

Foton eller videor kan tillhandahållas under produktionen. Produkter inspekteras normalt före förpackning, och tredjepartsinspektion accepteras.

Trälådor eller träpallar kan användas för internationell transport. Leveransvillkor för EXW, FOB och DDP stöds.
